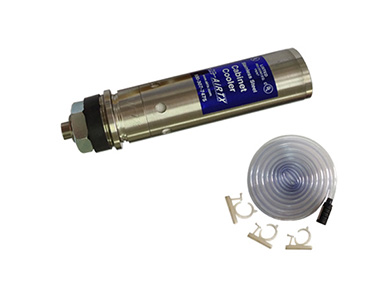

美國AiRTX不銹鋼機箱冷卻器

簡介

機箱冷卻器又稱屏柜制冷器、機柜冷卻器、渦流管制冷器、氣動機柜空調、機柜防爆空調、壓縮空氣制冷器等。美國埃泰克機箱冷卻器是目前世界上質量可靠、性價比高的產品。其產品在美國、歐洲、日本等國家大量使用。

工作原理

以低成本，性能可靠的渦流管冷卻器為核心部件，埃泰克機箱冷卻器可將壓縮空氣溫度降低45度。冷氣流通過冷氣分配器導入機柜內的發熱部位同時在柜內形成正壓，使外界空氣不能進入，對機柜進行有效的冷卻和凈化。

美國埃泰克AiRTX機箱冷卻器的優點

* 高制冷量，低壓縮空氣消耗（與其它品牌對比）
* 相同的耗氣量，溫度更低
*不銹鋼、鋁兩種材質
*很寬的冷卻范圍（600-5600BTUH，176-1641瓦）
* 無振動，不影響CCTV攝像
*可選用溫控套件，控制柜內溫度
* 適用于多灰及高溫區域
* 無移動部件，免維護
*無須用電，無射頻/電磁干擾，不使用氟里昂
* 不需要電扇或過濾器
*延長昂貴的控制系統的壽命
* 消音器用于安靜操作
* 滿足NEMA4，NEMA4x, and NEMA 12的等級要求
* 所有產品擁有UL及CE認證

發熱和灰塵、潮濕、危險易爆或腐蝕物質易使工業控制電氣系統出現故障

① 過熱使控制系統在額定負載下經常跳閘
② 降低生產效率
③ 敞開式散熱使得灰塵聚積，并增大噪音，違反OSHA標準
④ 空氣過濾罩易堵塞，必須經常清潔或更換
⑤ 易損壞電子元件或縮短使用壽命
⑥ 過熱使電子測量、稱重、計數或記錄儀器讀數錯誤
⑦ 氟利昂空調無法在食品行業使用
⑧ 氟利昂空調在工廠惡劣環境或高溫環境下極易損壞

總之，發熱和灰塵，潮濕，危險易爆或腐蝕性物質易使工業控制電氣系統出現故障。而敞開柜門散熱又是非常危險的。

無論是小型計算機控制柜、觸摸屏控制板還是大型電子屏柜, 機箱冷卻器均可提供高效的、可靠的，冷卻和與環境的隔離，不會因發熱和環境污染造成停車故障。

AiRTX機箱冷卻器的應用

① 可編程控制器、工業精密控制微機系統的冷卻及環境屏蔽
② 大功率電源中整流、變流元件的散熱降溫，高頻電源系統的降溫。
③ 發動機控制中心、電氣系統微機保護中心的冷卻
④ 繼電器控制面板、敏感液晶顯示屏的冷卻、恒溫
⑤ 數控加工中心電子控制裝置的冷卻
⑥ CCTV鏡頭的降溫及灰塵、水汽的吹除。
⑦ 電氣機箱的降溫、恒溫及污染、防暴等危險環境中的環境屏蔽、隔離
⑧ 激光器殼體的降溫，光電傳感器的降溫，光電鏡頭的降溫、清潔
⑨ 電子稱的冷卻帶恒溫器的電氣機箱冷卻裝置套件

典型應用案例

先進的加工中心

大型機床加工中心PLC和編程數控系統因設備長期運行，過熱造成昂貴的加工中心工作不穩定，使用埃泰克溫控型機箱冷卻器，消除了熱量的累積和傳統冷卻劑對敏感電子設備的污染和損害。

工藝特殊的灌瓶生產線

機箱冷卻器是不銹鋼材料，因此裝瓶車間的電儀柜的散熱及安全問題就不用擔心了。裝瓶線那些泄漏物洗刷、瓶運轉過程質量控制就變得簡單容易了。

數控磨床上的應用

不銹鋼機箱冷卻器保護控制設備在低溫下工作， 并且封閉的控制系統不怕噴霧及粉塵的污染

化工工藝控制

不銹鋼機箱冷卻器安裝在化工過程控制設備的側面，有效地阻止現場環境對設備的污染， 控制設備的溫度，使控制系統更加穩定的工作

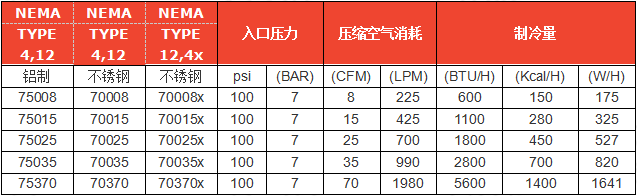

技術參數

    機箱冷卻器防護等級有三種：NEMA 4（防濺水）, 4X（防腐蝕）和 NEMA 12（防塵防油）。

附注：AiRTX機箱冷卻器的額定工作壓力是100psi(6.9Bar)，在不同的壓力等級下，機箱冷卻器的制冷功率不同，AiRTX機箱冷卻器的最大耐壓值是250PSIG。

AiRTX機箱冷卻器選型步驟

1、用以下公式計算屏柜發熱區間(2 x W + 2 x D) 高度 = 屏柜有效發熱面積（平方米）

2、在柜外溫度為最大溫度的情況下確定柜內溫度 例如：柜內溫度是70°F（21.1°C)，柜外溫度是110°F（43.3°C），如果電子元件在夏天工作時，加25°F（3.9°C），也就是工作溫度是95°F（35°C）或更高。

3、溫度在90°F (32°C)時，絕大部分電子不會面臨熱量聚積和電路 板高溫烤焦的壓力，也就是說，這個溫度是電子電路的安全運行溫度。

4、用90°F (32°C)作為理想工作溫度去減柜體內的實際溫度（第二 步的溫度值），這樣就得到一個溫度差值或△T。

5、用機柜的體積和（第四步的溫度差）來查表

6、用以上兩個數值在表中的交匯點就是柜內溫度為90°F(32°C)的理想工作溫度時所需冷卻的KCAL數

7、利用KCAL數來選擇合適的制冷器。

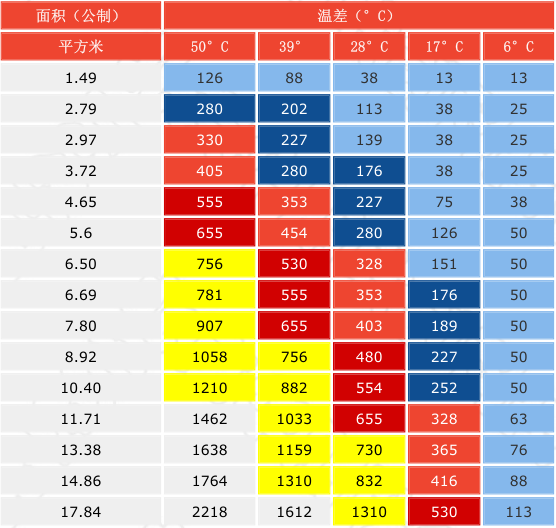

表一， 利用KCAL選擇制冷器

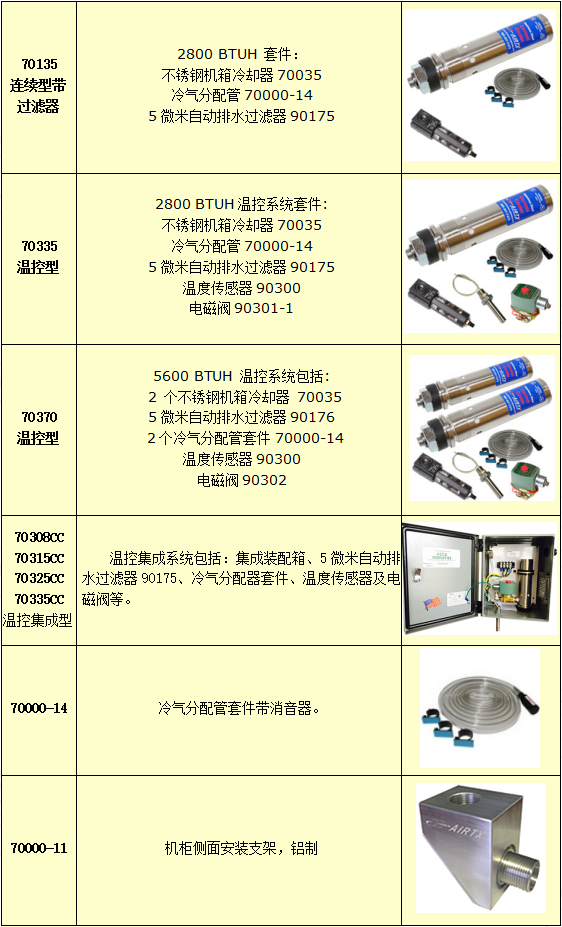

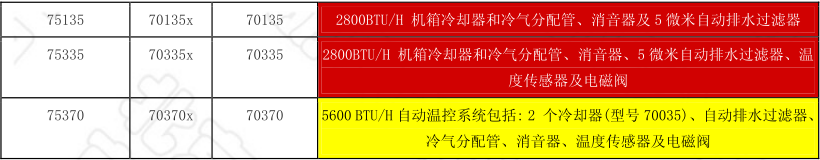

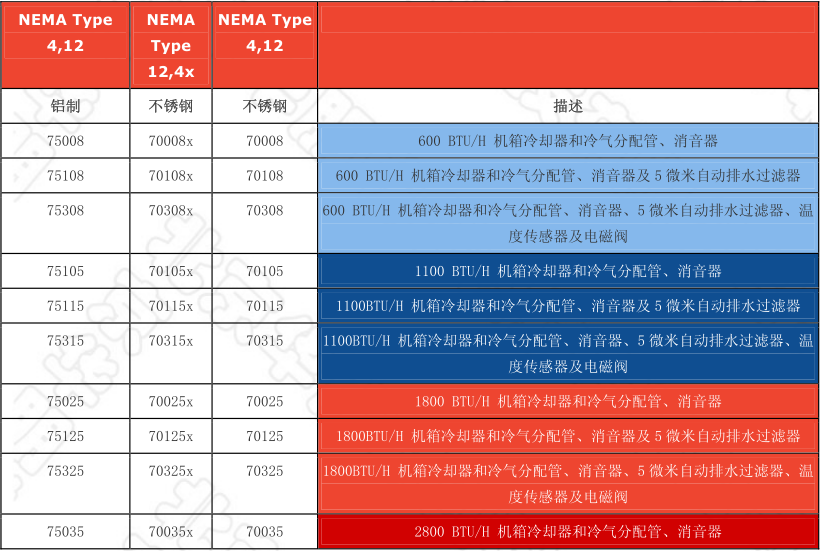

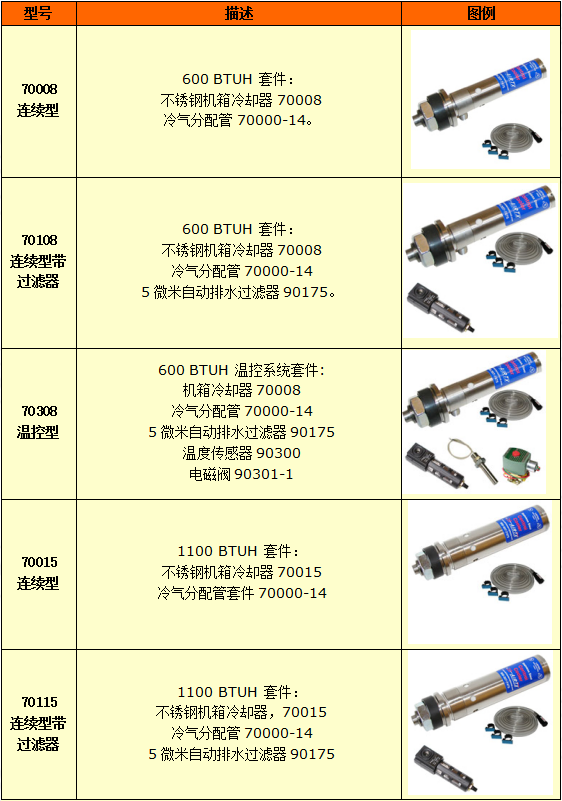

表二，根據上面兩表交叉處的顏色或數值從下表中選型

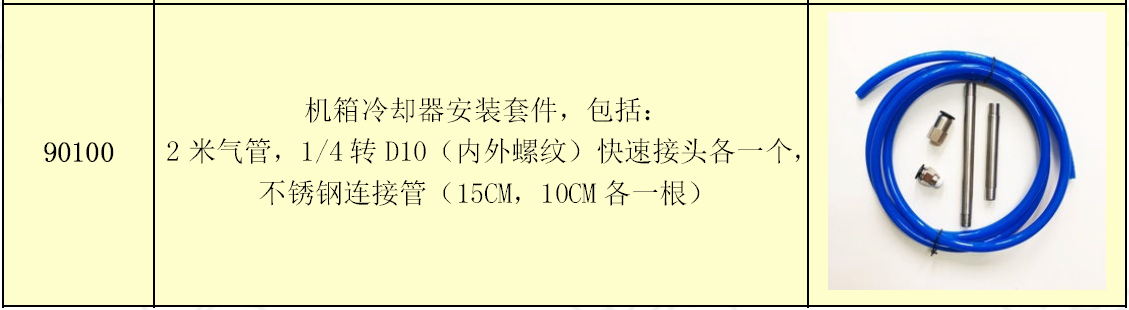

機箱冷卻器的組成及安裝

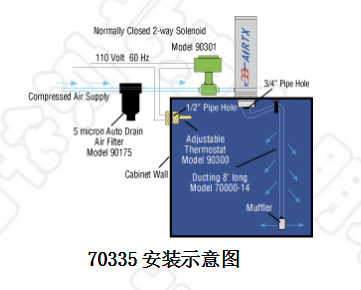

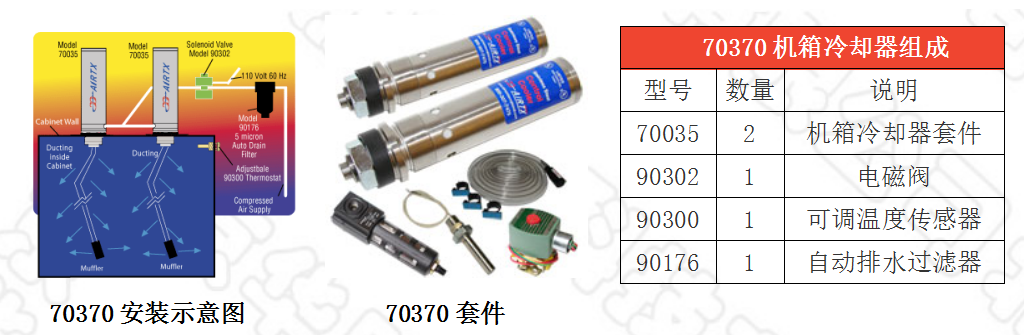

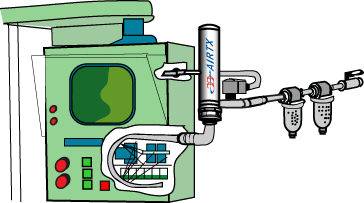

溫控型機箱冷卻器的安裝見下圖。連續型機箱冷卻器無溫控部分，因此安裝更加簡單。機箱冷卻器安裝開孔尺寸：3/4"（28MM）。需要注意的是，如果壓縮空氣中含水，必須配置壓縮空氣過濾器去除壓縮空氣中的水份。

冷氣分配管使用方法：冷氣分配管須根據機箱內溫度和發熱位置開孔，可使用鉆頭或打孔器等開孔。

對于密閉機箱，機箱冷卻器上柜內氣體排出孔處的橡膠圈應取下，以便柜內熱氣排出。（密閉不嚴的機箱，無須取下橡膠圈）。

如需側面安裝，可使用側裝支架。見下圖。

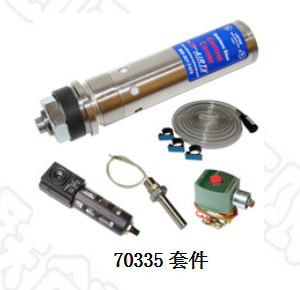

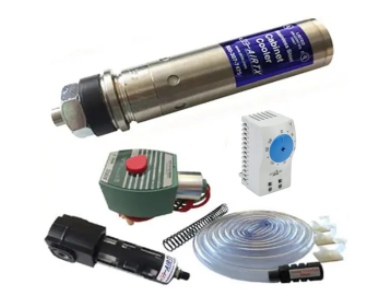

溫控型機箱冷卻器

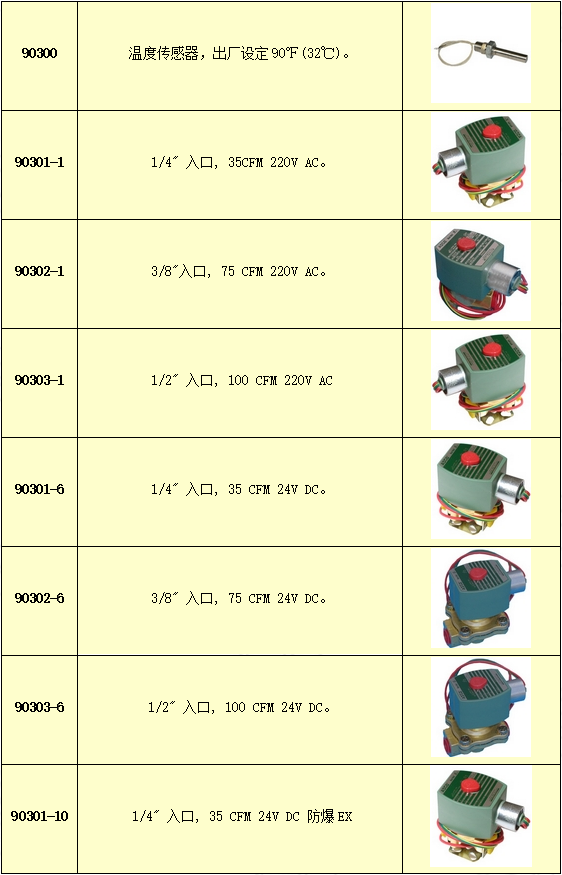

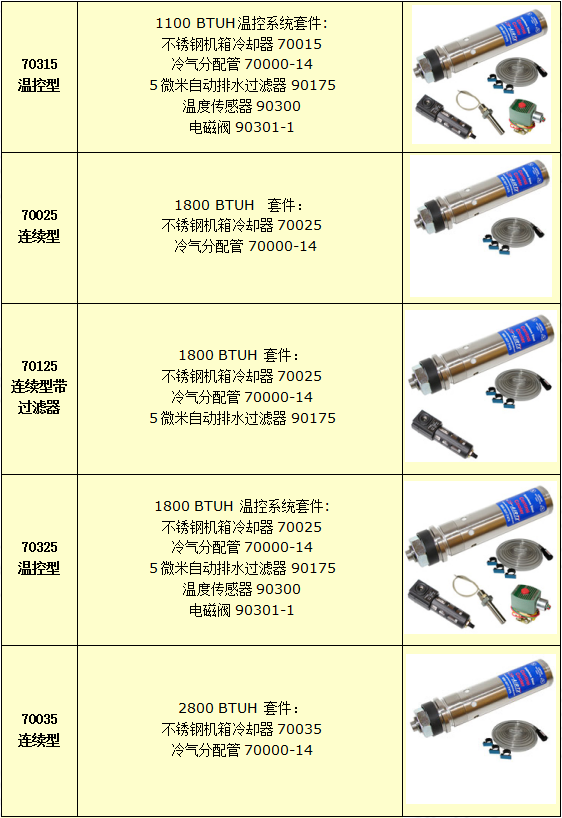

溫控型機箱冷卻器套件包括：機箱冷卻器，8英尺長的導管套件（冷空氣分配器），電磁閥，溫度傳感器，5微米的自動過濾器。所有項目都可單獨選配。

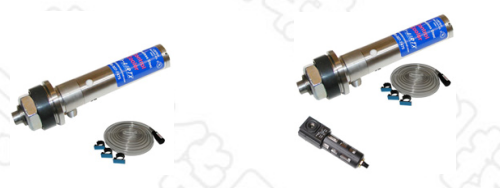

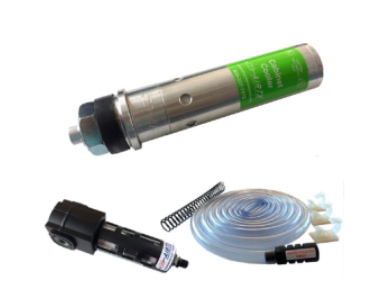

連續型機箱冷卻器

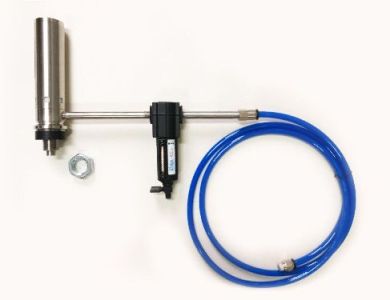

連續型機箱冷卻器套件包括:機箱冷卻器，8英尺長冷氣導管及消音器。空氣過濾器可選配。

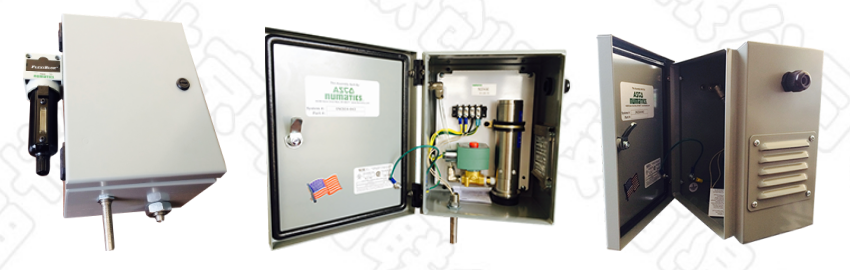

溫控集成型機箱冷卻器

溫控集成系統包括：集成裝配箱、5微米自動排水過濾器90175、冷氣分配器套件、溫度傳感器及電磁閥等。所有部件集成在一起，易于安裝。尤其適用于潮濕、多塵的惡劣環境。

華朋聯創向您保證，產品為美國AiRTX原裝進口。

產品終身服務，質保期1年，開13%增值稅發票，如有問題可支持退貨換貨。

給客戶最好的服務，保障客戶的利益。
